Tiny PS5 Redux: Egy 60%-kal kisebb, 6 literes PlayStation 5, amit magad is megépíthetsz, és hűvösebb fut, mint az eredeti
A PlayStation modding egyre növekvő hullámát követve, Devyn Johnston minimalista BoxPlate-ek, amelyek a Sony konzoljának karcsúbb, vízszintes kialakítást kölcsönöznek, a Zac Builds folyadékhűtéses "PS3 Pro", amely túlhajtja a 2006-os PlayStation 3-at a Gran Turismo 6 60 FPS sebességű futtatására, egy másik alkotó kisebbé, okosabbá és a rajongók számára elérhetővé alakította át a PS5-öt.
A Not From Concentrate (NFC) nevű YouTube-csatorna bemutatta a Tiny PS5 Redux-ot - a vírusszerűen terjedő kisméretű projekt továbbfejlesztett változatát, amelyet most már a rajongók saját maguk építhetnek meg. A videó leírása szerint a Redux "a finomított, egyszerűsített változat, amelyet úgy terveztek, hogy végre te is elkészíthesd", és az NFC áruházban elérhető egy teljes, lépésről lépésre követhető útmutató.
Tervezés és kivitelezés

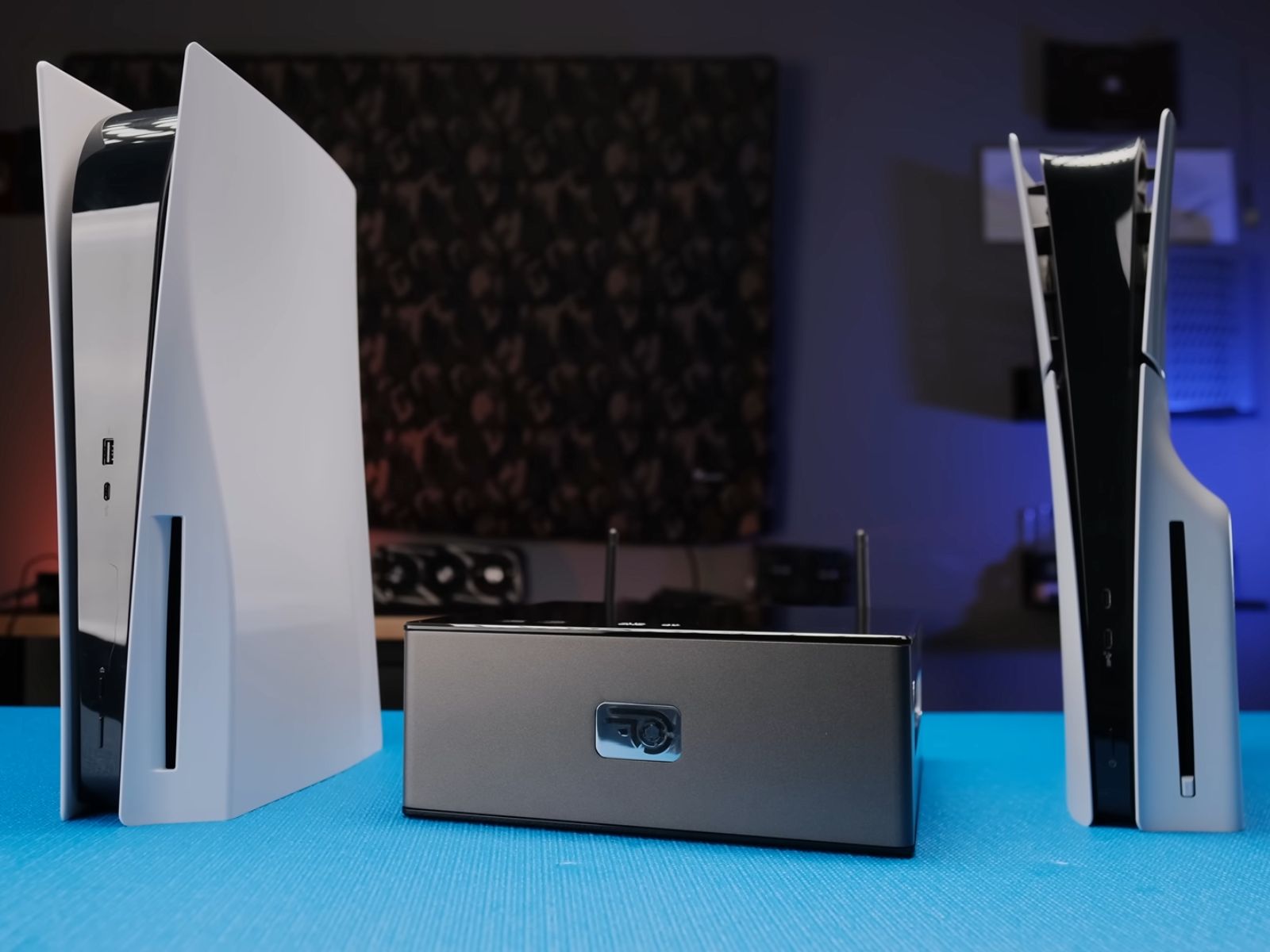

Az eredeti Tiny PS5 mintegy 60 százalékkal zsugorította a konzolt, és egy 3,3 literes SkyReach 4 Tiny tokba illesztette, egyedi 3D-nyomtatással készült tartókkal és hűtéssel. Néhány fokkal melegebb volt, mint a készleten lévő, és a tápegység instabilitása is szenvedett. A 6 literes Redux átépítése orvosolja ezt a gyengeséget, és javítja a ház minőségét és szervizelhetőségét.

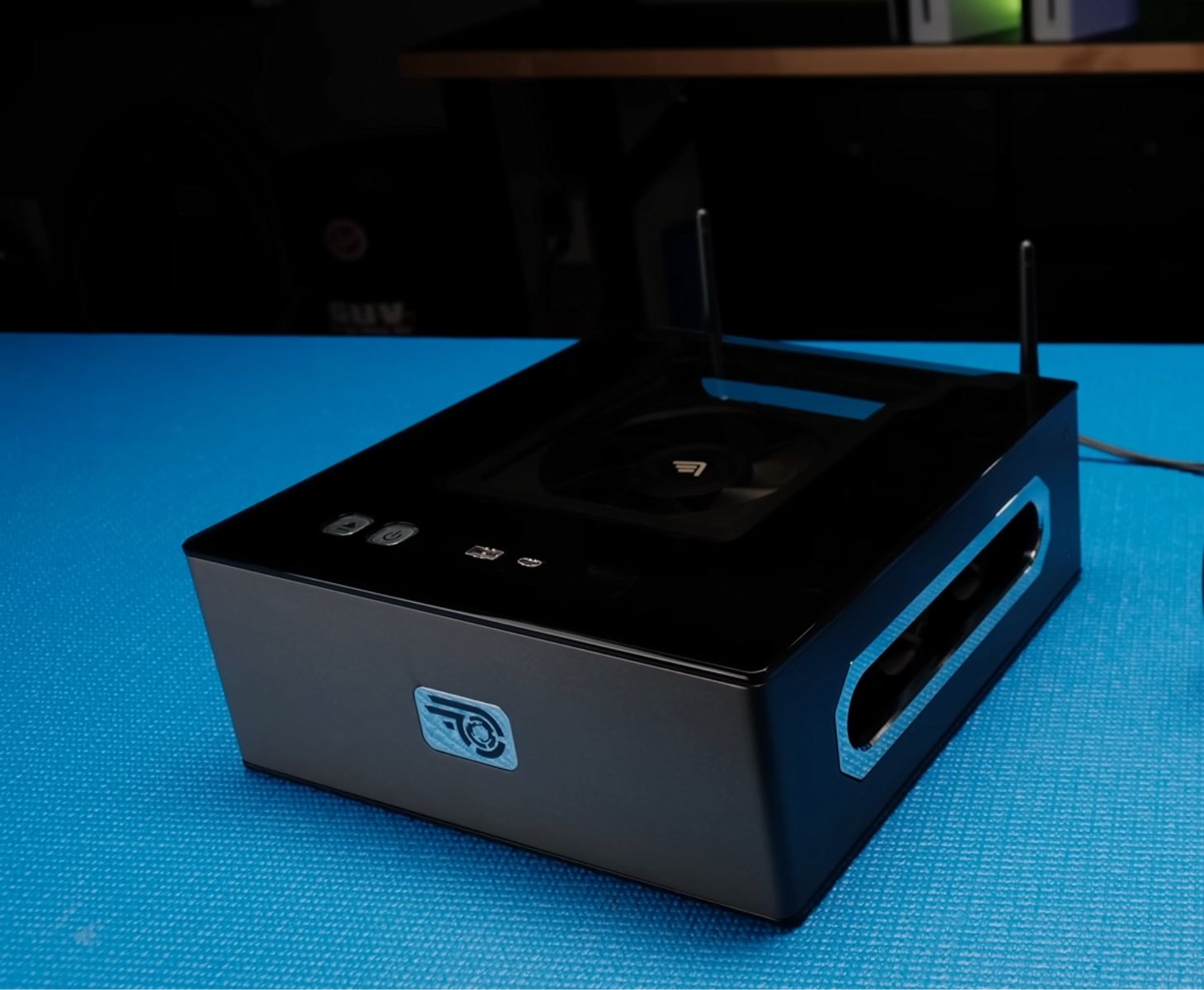

Az alumínium váz és a körbefutó keret Cerakote bevonatú, matt ipari kivitelű, sötét füstszínű akril oldallapokkal párosítva, a finom belső nézet érdekében. A felső lemezen precíziósan kivágott nyílások találhatók az USB-portok, valamint a rugós bekapcsoló- és kioldógombok számára, amelyeket négy beágyazott mágnes rögzít a gyors tisztítás érdekében.
A világításról diszkréten gondoskodik: a rendszer LED-je egy süllyesztett, polírozott alumínium zsebfogantyúban helyezkedik el, amelyet egy 3D nyomtatott fényvezető szór szét. A fogantyú funkcionális fogantyúként és irányított kipufogónyílásként is funkcionál.
Hűtési teljesítmény

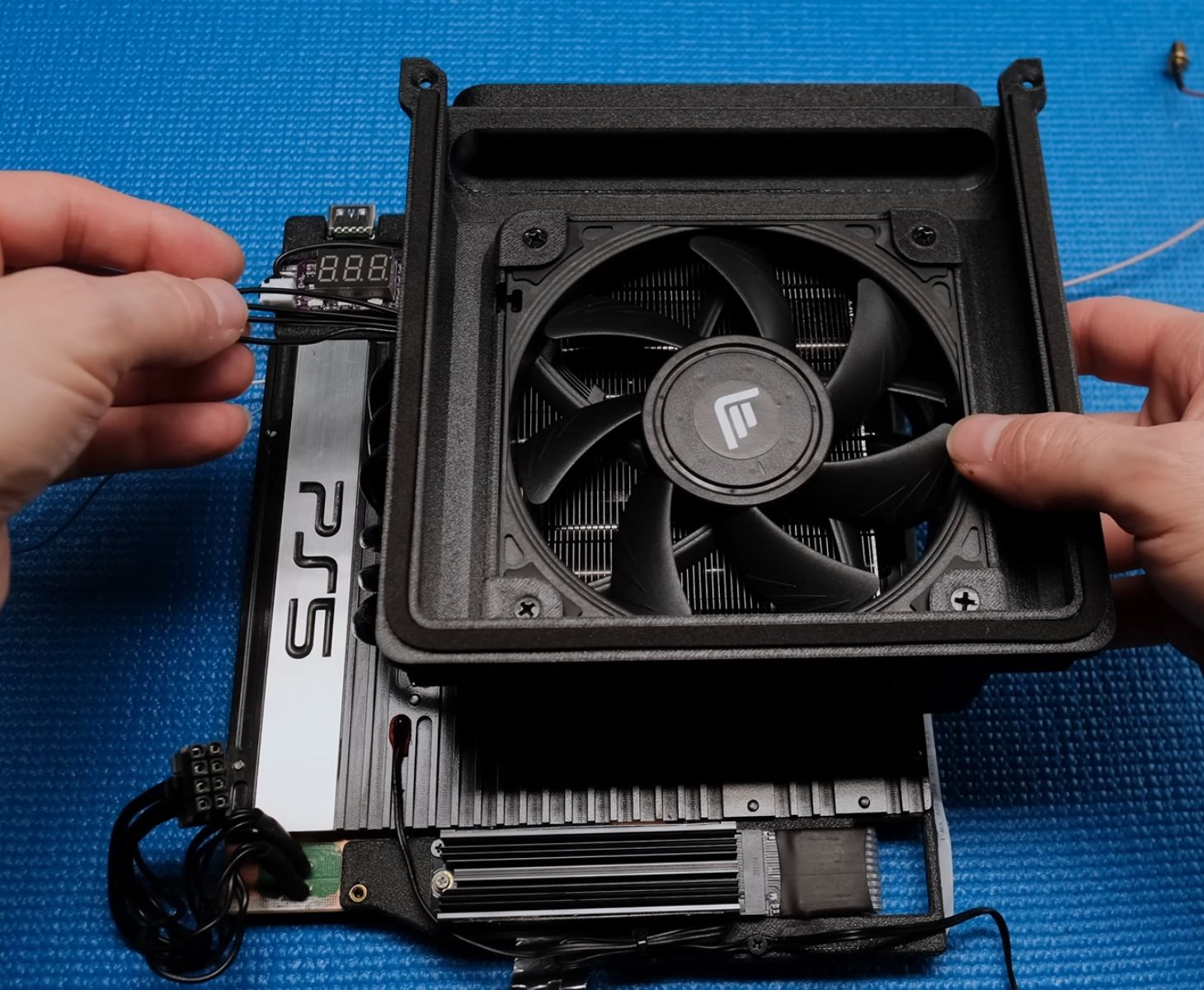

Belül a YouTuber megtartotta az eredeti hűtőbordákat, de egy Alpenföhn Black Ridge CPU-hűtővel és két 120 mm-es, vékony Noctua ventilátorral párosította őket push-pull konfigurációban. A három 60 mm-es Noctua ventilátor a zsebkézre szerelt kipufogón keresztül szellőzteti a hőt.
Az Expedition 33-as expedíción végzett hőtesztek (Quality preset, motion blur ki, filmszemcsék ki) a következő eredményeket hozták:
- PS5: 230-235 W fogyasztás, ~59 °C átlagosan
- Apró PS5 (2023-as build): 220 - 225 W, ~56 °C
- Redux verzió: < 220 W, ~50 °C átlagosan
A javulást a teljesen áttervezett szívórendszer hozta. A videó házigazdája, Erick 3D-nyomtatott egy új burkolatot nagyobb szívócsatornákkal és neoprén tömítéssel, hogy megakadályozza a forró levegő visszaáramlását. Az újratervezett légáramlás körülbelül 6 °C-kal csökkentette a hőmérsékletet, és megszüntette a korábban a termikus fojtás okozta keretcsökkenést.
Csatlakoztathatóság, tárolás és digitális átmenet
Mivel az alumíniumház gyengítette a vezeték nélküli teljesítményt, a Wi-Fi antennát mostantól belsőleg, a felső akrilpanel alá szerelték, míg a hátlapon elhelyezett, kihajtható külső Bluetooth-antennák kiküszöbölik a késleltetést és a kapcsolat kiesését.
A tárolás is jelentősen javult. A korábbi Tiny PS5 rövid, 2230-as M.2 meghajtókra korlátozódott, amelyek 2 TB-os felső határát 2 TB-ra korlátozták, de a Redux verzió M.2 hosszabbító kábelt és 3D nyomtatott konzolt integrál, így helyet adva egy teljes méretű 2280-as SSD-nek, itt egy 4 TB-os meghajtóval és dedikált hűtőbordával.
Az optikai meghajtót az eredeti változatból eltávolították a tisztább, kizárólag digitális elrendezés javára. Mivel a PS5 nem tudja befejezni a firmware-frissítéseket a meghajtó észlelése nélkül, a YouTuber a lemezmeghajtót vezérlő lapot a házon belül tartotta áram alatt és csatlakoztatva. A konzol a mechanikus alkatrészek nélkül is működőképesnek ismeri fel. Egy egyedi 3D-nyomtatású tartó rögzíti a lapot az alaplap mögött, így a frissítési kompatibilitás külső zavaró tényezők nélkül is megmarad.
Az építményt egy újratervezett vezérlőtöltő dokkoló egészíti ki a titán-fekete témát. Újra felhasználja az NFC mágneses pogótüskés töltőrendszerét, de egy acéllemezes talapzatot ad hozzá az extra súly és stabilitás érdekében.
Teljesítmény és közösségi felépítés
A régebbi Tiny PS5-nek volt egy visszatérő problémája: a véletlenszerű leállások grafikusan intenzív játékok közben. A hőtani tesztek megerősítették, hogy ezek a leállások nem a túlmelegedés miatt következtek be, hanem a 250 W-os GaN tápegység miatt, amely az újabb, 230 W-nál nagyobb teljesítményt igénylő játékoknál nehezen működött. Az 500 W-os GaN egységre való frissítés teljesen megoldotta a problémát.
A Redux szintén egy közösségi projekt, a PS5 1215A modell tervezési fájljai az NFC Patreon oldalán érhetők el. Az építők megrendelhetik az alumínium alkatrészeket a SendCutSendtől, a többit 3D-nyomtathatják, és használhatják a Black Ridge hűtőhöz való rögzítő konzolt, bár a mod még mindig gondos összeszerelést és némi forrasztási készséget igényel.
A teljes telepítési folyamatot alább teljes részletességgel megnézheti, hogy közelebbről is megismerje a Tiny PS5-öt.
