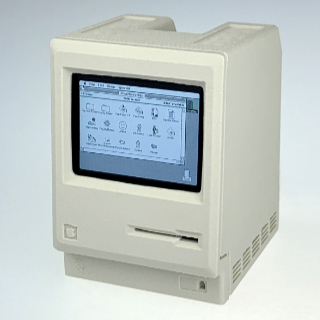

Nick Gillard bemutatja a pico-mac-nano-t: Egy 62 mm magas Macintosh Classic, amely egy WaveShare Pico Zero Raspberry Pi lapkából épült

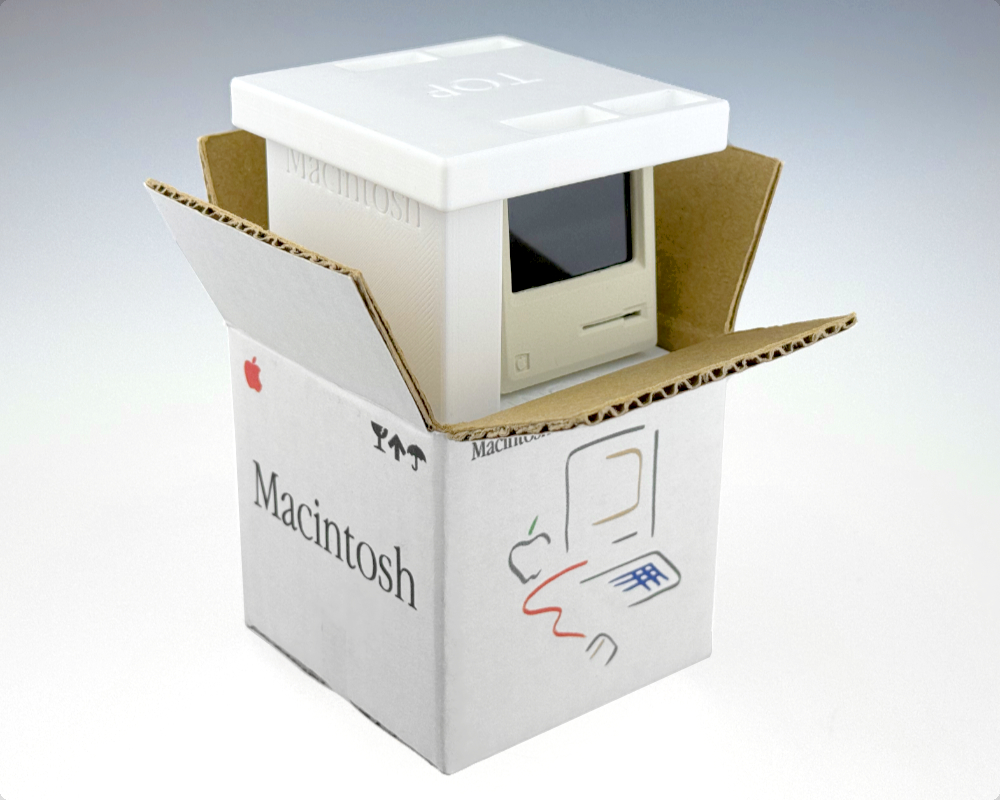

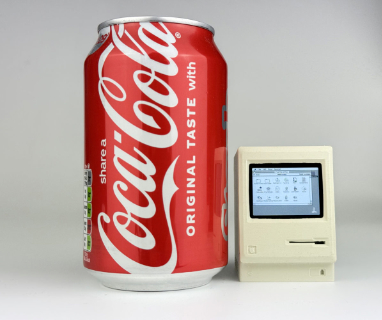

Nick Gillard bemutatta a világ egyik legkisebb működő Macintosh Classicját, amely mindössze 62 mm (2,44 hüvelyk) magas. A projekt az apró WaveShare Pico Zero Raspberry Pi lap módosított változatát futtató Pi lapot pico-mac Macintosh 128K emulátorának módosított változatát. A teljesen összeszerelt pico-mac-nano megvásárolható a 1-bit rainbow store-ból 56 fontért (~75 dollár). A dobozos gyűjtői kiadás 78 fontért (~105 dollár) vásárolható meg.

A Macintosh emuláció már évtizedek óta létezik, és a lelkes felhasználók az operációs rendszert és az alkalmazásokat asztali számítógépeken és táblagépeken is futtatják, gyakran a Hackintosh segítségével módszerek. Mulatságos módon az egyetlen ma kapható érintőképernyős Macek a macOS-t futtató PC-s táblagépek. A pico-mac projekt az eredeti 128K-s Mac Classicot emulálja a Raspberry Pi lapkákon.

A pico-mac-nano megalkotásához Gillard úr számos hackeléshez és módosításhoz folyamodott, hogy a működő komponensek beférjenek a kicsiny 3D-nyomtatott tokba. Az első az volt, hogy megkerülje azt a hardveres korlátozást, hogy a kijelző keretpufferét elforgassa a 2 hüvelykes, 480 x 640 pixeles LCD-kijelzőhöz. A Mac kijelző 512 x 342 pixeles natív felbontását a korlátozott feldolgozási sávszélesség miatt nem lehetett működésre bírni, ezért a pico-nano emulátort úgy módosították, hogy 480 x 342 pixeles felbontást adjon ki, ami szerencsére működött.

A használt LCD-panel RGB-bemenetként 5 bitet fogad el a piros, 6 bitet a zöld és 5 bitet a kék színhez, de az összesen 16 bit ismét meghaladja a rendelkezésre álló hardveres sávszélességet. A megoldás az volt, hogy minden színcsatorna két legjelentősebb bitjét állítottuk be, ami jelentősen csökkentette a panel meghajtásához szükséges összes bitet.

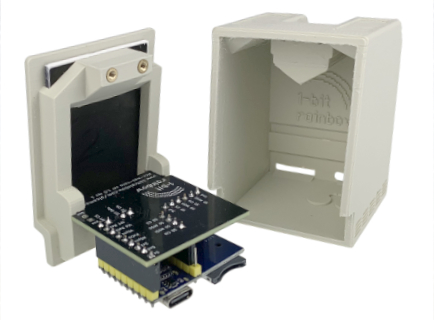

A tokot és az egyedi interfész PCB-t 3D nyomtatással készítették, ami lehetővé tette az LCD egyszerű csatlakoztatását a Raspberry Pi laphoz. A lap hátlapi USB-C portja áramot fogad, és egy USB-C osztókábel segítségével csatlakozik a külső billentyűzethez és egérhez. A módosított pico-mac emulátor a hátlapi microSD-kártyáról fut.
