A Nintendo Switch 2 hatalmas szivárgása CPU/GPU specifikációkat fed fel és valós teljesítményt emulál

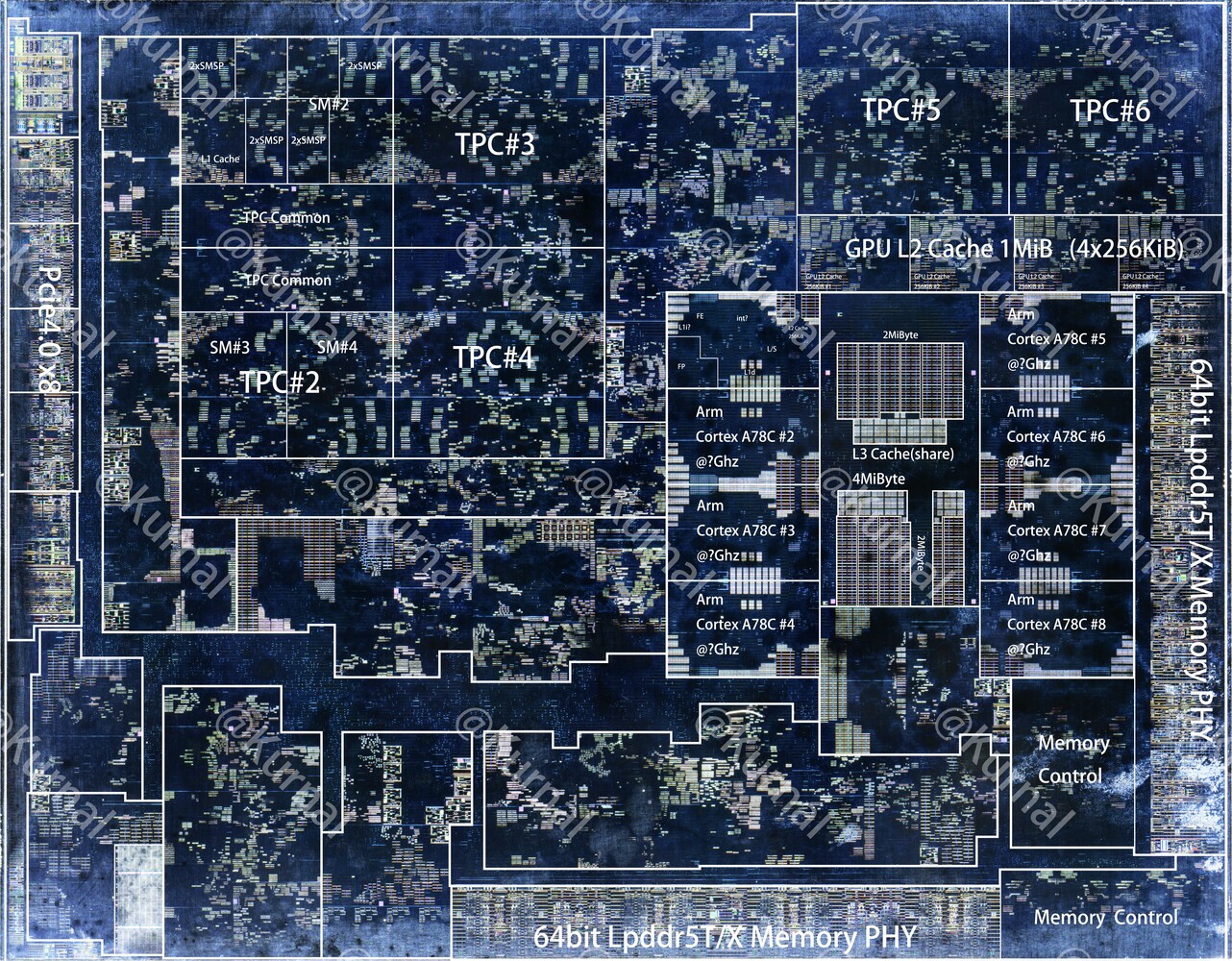

Kurnalsalts, egy jól ismert félvezető szétszerelési szakértő, most megmutatta, mi hajtotta a Nintendo Switch 2-t. Van egy részletes die shot amely megmutatja, hogy mitől működik a Tegra T239 chip. A lapka területe 207 mm2, így közel kétszer akkora, mint az eredeti Nintendo Switchben található Nvidia chip. Korábbi jelentésünkkel ellentétben pedig nem egy tri-cluster CPU-t tartalmaz, egy elsődleges Cortex-X1 maggal.
Ehelyett nyolc Cortex-A78c maggal rendelkezik, amelyek egymással párhuzamosan dolgoznak. Ezek maximális órajele egyelőre ismeretlen. A GPU esetében egy Nvidia Ampere SKU-t használ, 1536 CUDA maggal, amelyek 6 TPC-re vannak elosztva. A Samsung 8N node-ján készül, ugyanazon a node-on, amelyet az Ampere GPU-k gyártásához is használnak. Ez gyakorlatilag megcáfolja a korábbi állításokat, miszerint a Switch 2 T239 egy 5 nm-es die-shrunkolt változat lenne.

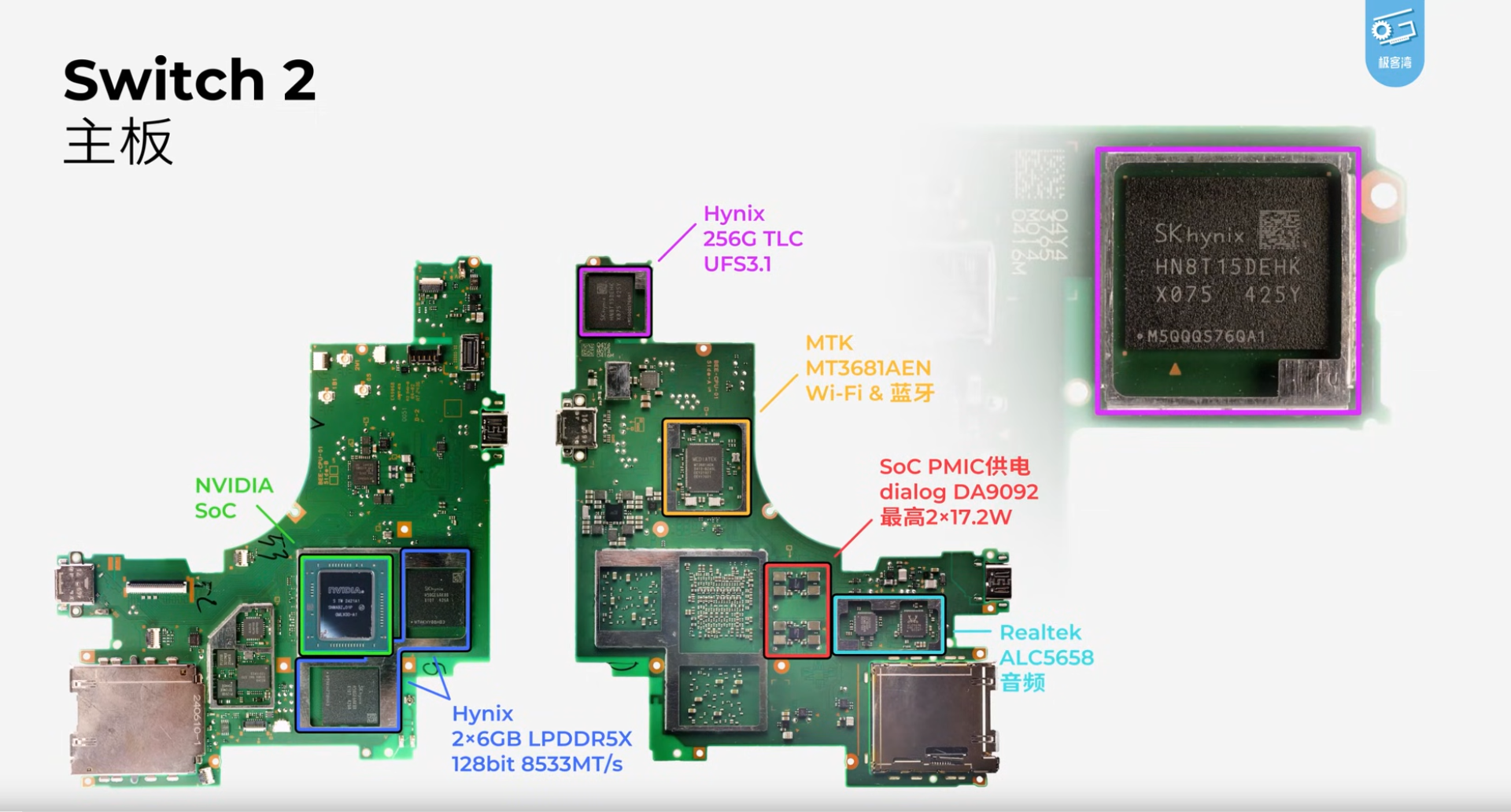

Geekerwan a Nintendo Switch 2 alaplapját is szétszedte, hogy felfedje a fontos részeket. Kezdjük azzal, hogy két 6 GB-os LPDDR5X-8,533-as modul található benne az SK Hynixtől, de a konzol nem fogja teljes sebességgel futtatni. További összetevői között szerepel egy 256 GB-os SK Hynix UFS 3.1 modul, egy Wi-Fi antenna a MediaTek-től és egy RealTek audio chip.
Tekintettel arra, hogy a Switch 2 még nem jelent meg, nehéz megmondani, hogyan teljesít a való világban. A Geekerwan megpróbálta emulálni egy alulhajtással GeForce RTX 2050 laptop CPU-t, és úgy találta, hogy az eredmények egybevágnak a korábban megfigyelt teljesítményszámokkal. Például, Cyberpunk 2077 40 FPS-sel futott DLSS teljesítménymódban.

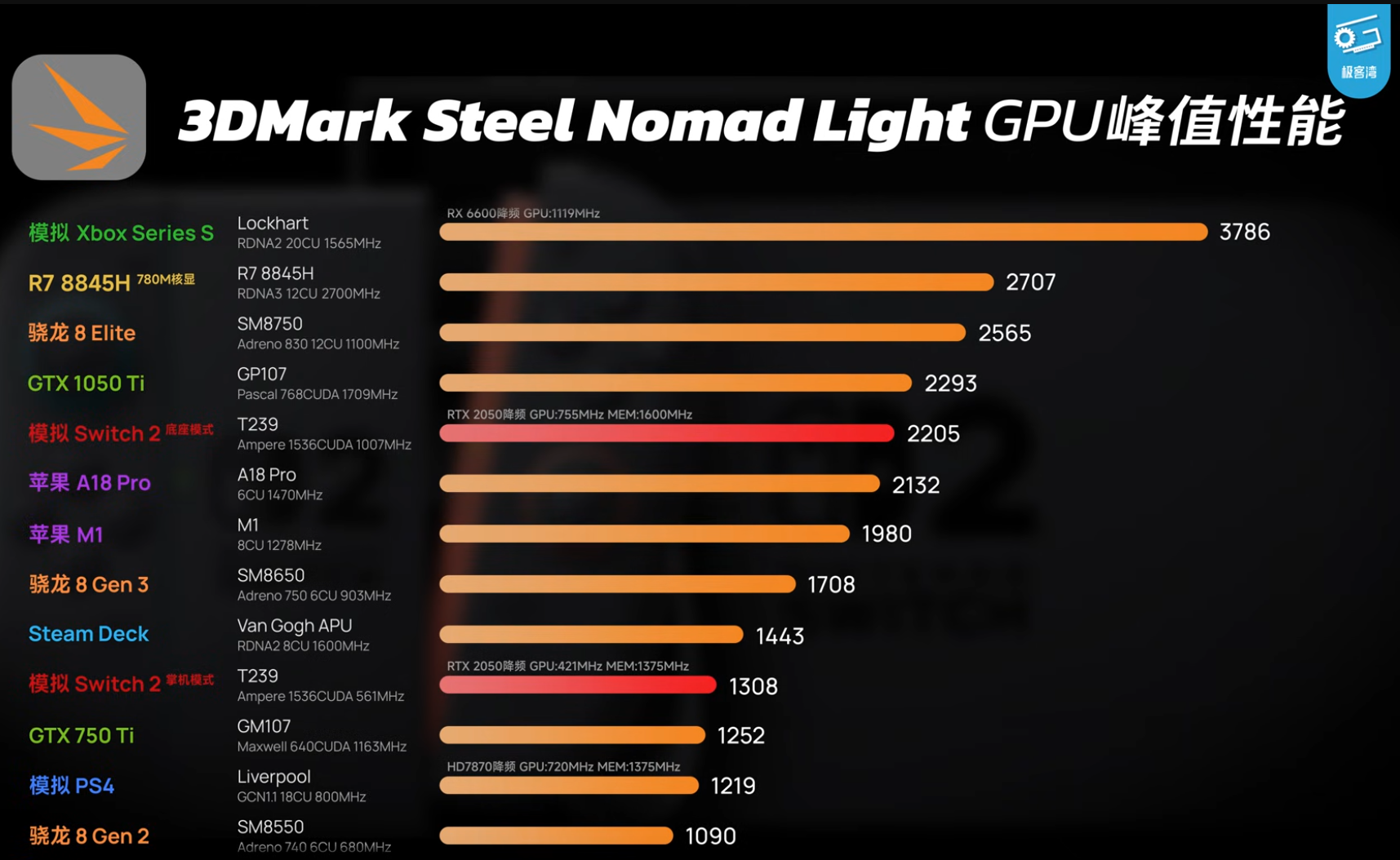

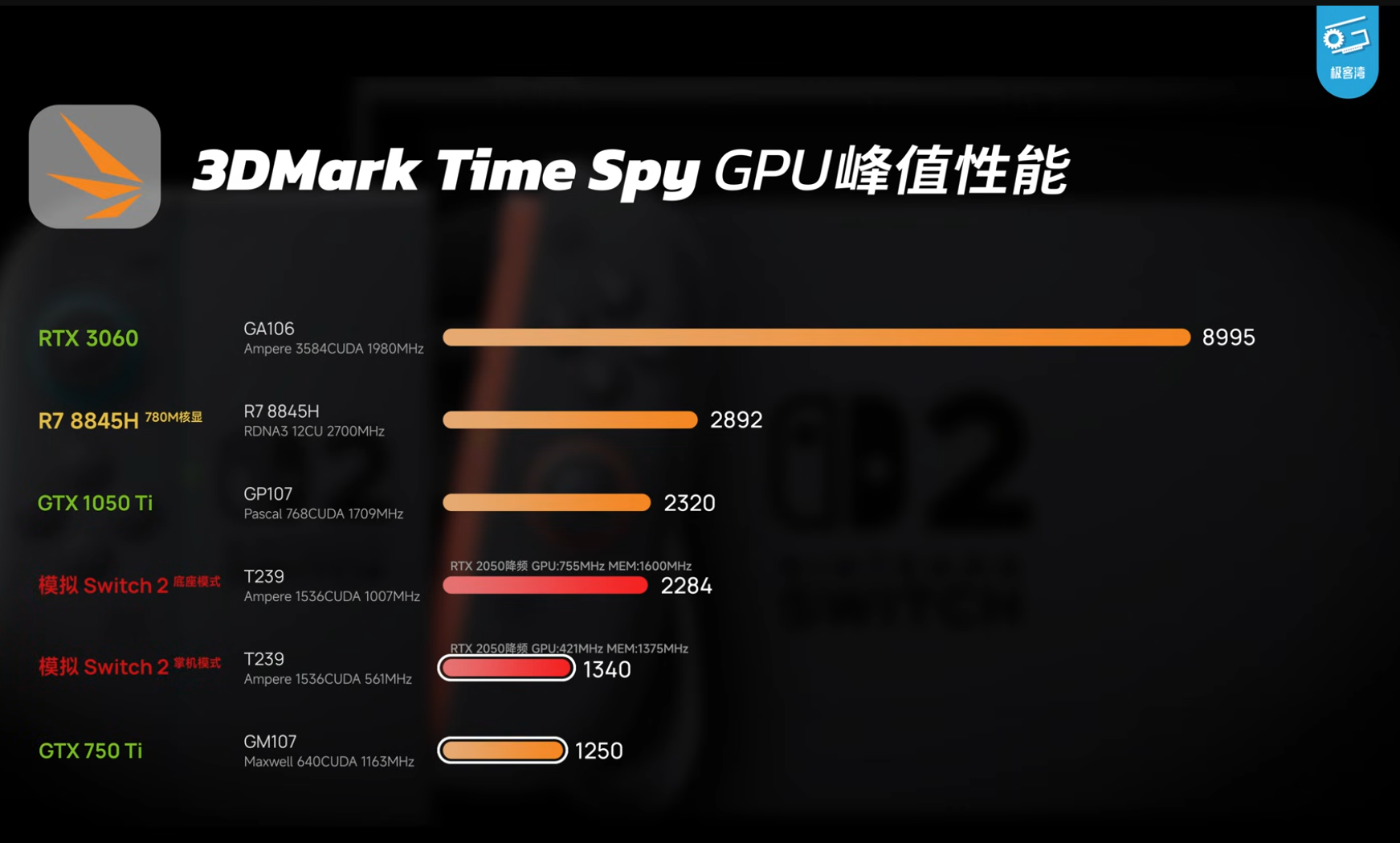

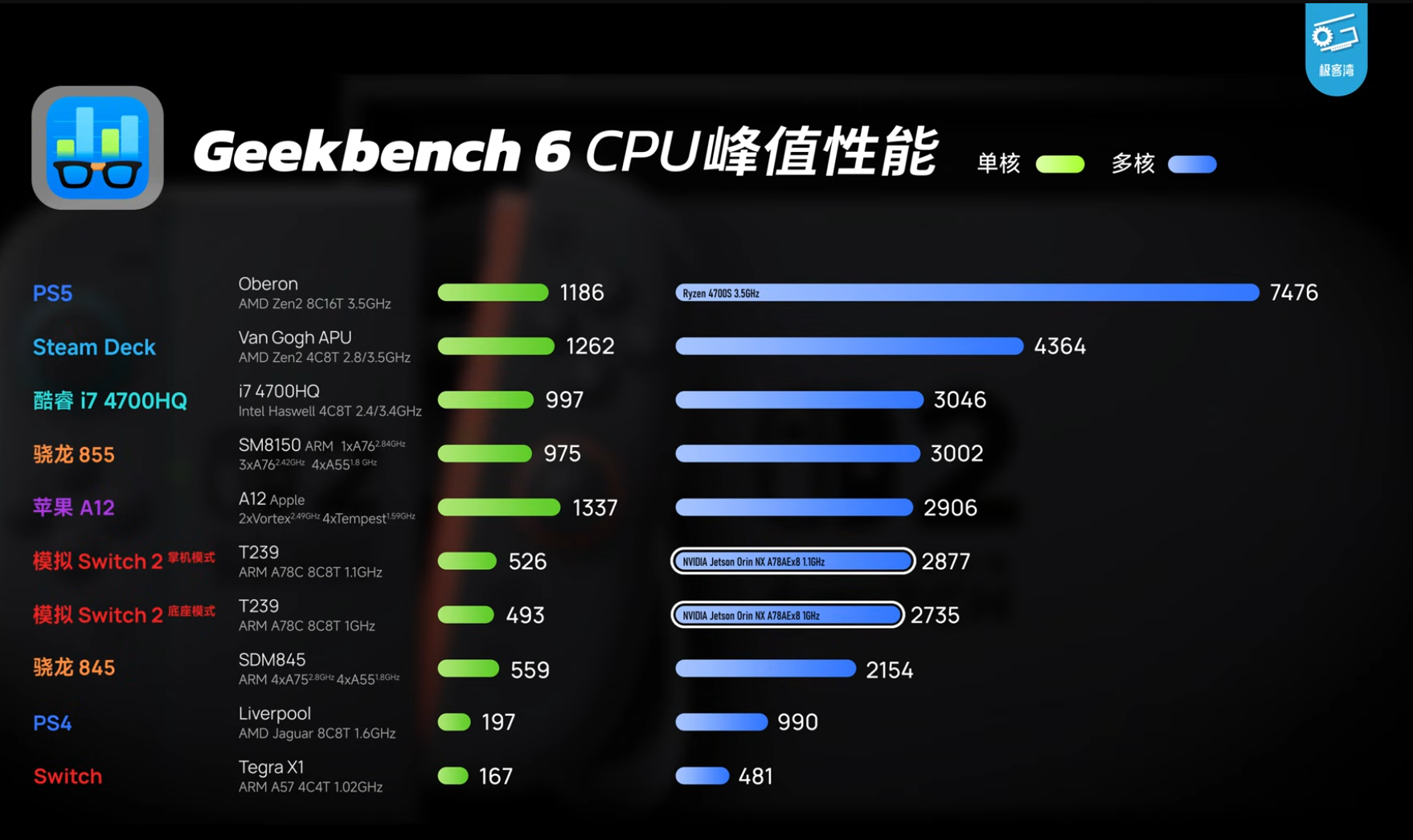

A szintetikus benchmarkok során a Nintendo Switch 2 GPU-ja egy szinten teljesít egy GeForce GTX 750 Ti-tel az elmúlt évekből. A CPU fronton egy hatgenerációs Apple A12-vel vívja a csatát. Természetesen a teszteket teljesen más hardvereken végezték, nem pedig a tényleges Switch 2-n.
